Pada kesempatan kali ini kita akan melanjutkan membahas bagaimana cara Membuat Cross Section atau Potongan Melintang dengan aplikasi AutoCAD Civil 3D.
Setelah sebelumnya kita telah membahas :
Setelah kontur tanah sudah jadi seperti gambar di atas maka langkah-langkah selanjutnya adalah Membuat polyline sesuai dengan rencana potongan memanjang. Pada AUTOCAD CIVIL 3D pembuatan alinemen hampir sama dengan alinemen pada autocad land desktop dimana terlebih dahulu buat alinemen misalnya jalan dengan menggunakan polyline . perhatikan garis warna Putih yang melintang pada gambar dibawah ini adalah alinemen jalan yang direncanakan dengan menggunakan polyline.

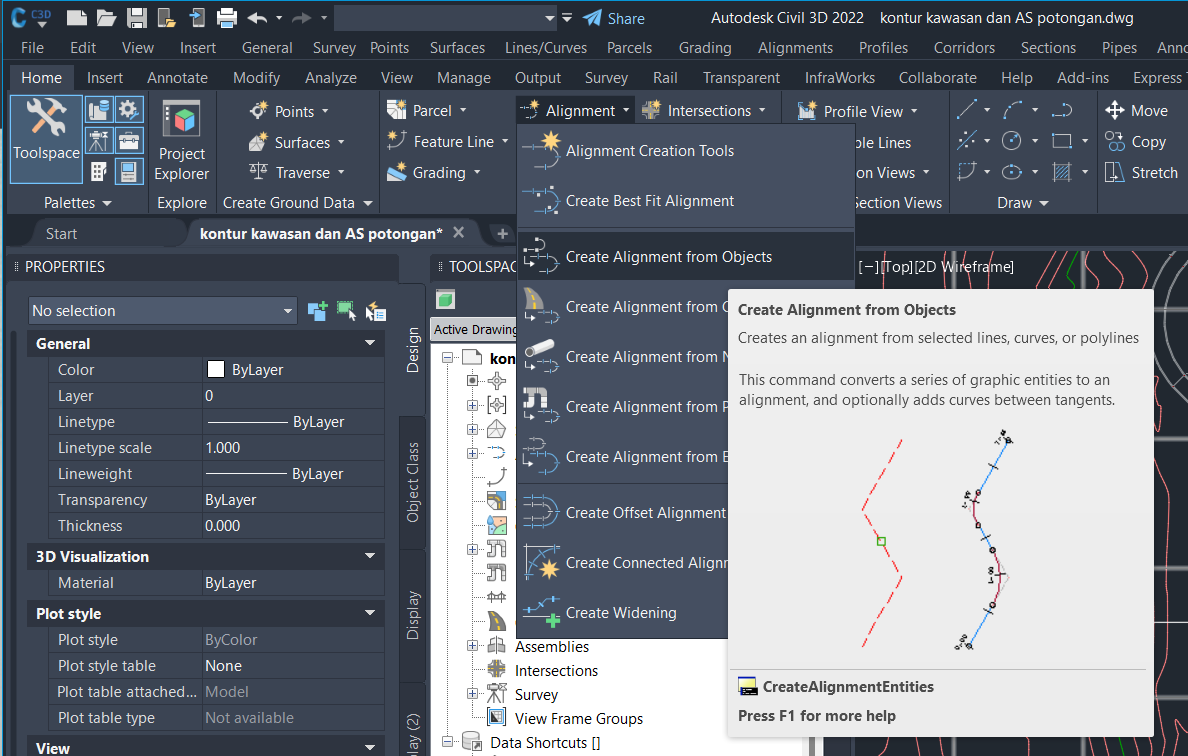

Pada Home menu, klik alignment>Create alignment from objects
Kemudian select garis alinemen telah dibuat tadi, kemudian enter 2x.
- Pada pilihan Name beri nama alinemen yang akan anda buat,
- Pada aligment label set pilih mayor minor H+V geometry and superelevation points
- Selanjutnya Pada aligment label set pilih Copy Current Selection
- Setelah di klik lalu sesuai dengan interval kontur yang di butuhkan
- Mayor staions : 25,000 m
- Minor stations : 5,000 m
maka alinemen yang terbentuk secara otomatis akan terbentuk dan berwarna hijau.
